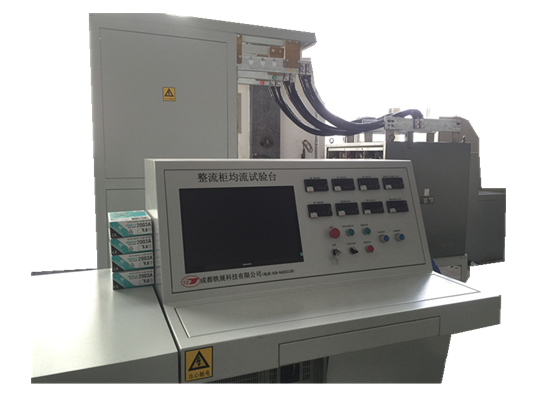

均流均压试验台

设备简介：

我公司生产的均流均压试验台适用于内燃机车、电力机车主硅整流机组均流性能试验和均压性能试验。

试验台包括试验操作台、电源柜、开关柜、调压器、主压器、主硅整流机组台和通风系统，占地面积约8米*10米，风机室应放在室外，减低试验时的噪声。

均流性能试验主要测试主硅整流机组并联支路元件的均流系数、试验电流和试验电压。均压性能试验主要测试主硅整流串联均压系数、试验电流和试验电压。

主硅整流机组元件的工作温度是考核元件品质的重要指标。温度监测装置可实时监测元件温度变化。

试验台采用工业级微机系统监控过程，均流均压系数自动计算，实时显示，自动判别试验结果并打印试验报告。检测用仪表全部选用智能式数字仪表，带微机通讯接口。

设备配置和技术条件：

1、电源柜和开关柜构成电源输入、主回路转换、控制和保护回路；

2、低压大电流发生器将电源电压转换成符合试验要求的低压太电流供给被试硅机组。最大输出电流7500A。由调压器、主压器爰辅助电路组成。调节方式为感应式调压，并联元件四路传感器同时检测；

3、高压发生器将电源电压转成符合试验要求的高压电压供给被试硅机组。最高输出电压10KV。高压发生器主要由调压器、升压变压器及辅助电路组成。调节方式为感应式调压；

4、温度检测装置包括多路温度传感器和巡回显示表。试验时在主硅整流机组每个元件安装传感器。巡显表避回显示各路温度并送入微机系统；

5、主硅整流机组台座承放被试机组，下部连接通风风道。通风系统由TZTF4.5型风机、风机室、过度风道等组成，试验时提供满足试验要求的通风条件。

6、试验操作台检测仪表全部选用智能式数字仪表，带微机通讯接口。微机系统采用工业级—体化工作站，配备UPS电源和打印机。支持WIN98/2000以上操作系统。微机系统监控试验过程，判别试验结果并打印试验报告。试验流程和试验标准可进行组合、调整。
