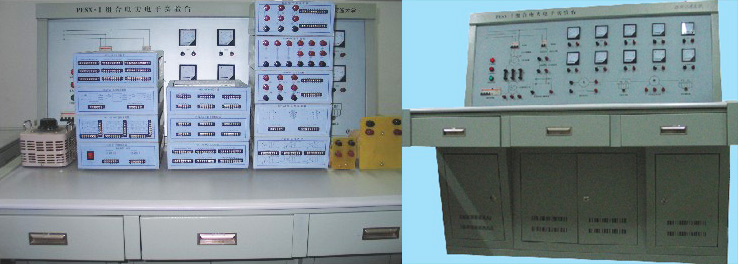

PESX电力电子与电力传动实验台

1、概述

1.1用途

PESX电力电子与电力传动实验台是在多年教学以及工程实践经验基础上，根据《电力电子技术》和《电机拖动》等课程要求而设计制造的。它是面向修完《电力电子技术》，《电机拖动》和《自动控制原理》等课程并且学有余力的学生开展综合性，研究性实验的装置。同时还可满足学生课程设计、毕业设计的需要。

PESX电力电子与电力传动实验台主要完成以下三方面实验内容：

1直流传动：单相整流，三相整流，直流斩波；

2交流传动：

3电源变换：半桥及全桥电路

1.2特点

PESX电力电子与电力传动实验台具有以下特点：

1开放性：所有功能实验箱硬件可看，可测试，在许多功能实验箱中设置硬件底层保护电路，避免由于学生实验过程中由于接线或程序出错烧毁元件。

2灵活性：根据自己需要完成的实验，用提供的功能实验箱组合起来总能实现其功能；

3真实性：负载电机功率3KW，完全真实反应电机的实际特性；

4层次性：学生可根据自身能力选择用全硬件电路实现其功能，也可选择用单片机，DSP作为其核心制芯片，由于具有这样三种层次的硬件电路功能，可使学生循序渐进掌握交、直流传动和电源变换的特点，为其采用更高级的控制芯片和控制方式打下基础。

2、可开设的实验项目

1）电力电子技术：

（1）单相桥式半控整流电路实验；

（2）单相桥式全控整流电路实验；

（3）三相半波可控整流电路实验；

（4）三相桥式半控整流电路实验；

（5）三相桥式全控整流电路实验；

（6）单相交流调压电路实验；

（7）直流斩波电路实验（Buck，Cuk，Boost，Sepic，Buck-Boost，Zeta）；

2）直流调速实验：

（1）晶闸管直流调速系统参数和环节特性的测定；

（2）约闸管直流调速主要单元调试；

（3）不可逆单闭环直流调速系统静特性的矸究；

（4）钔双闭环晶闸首不可逆直流调速系统；

（5）直流斩波调速系统的研究；

3）电源变换

（1）单相交直交变频电路的性能研究；

（2）约单相正弦（SPWM，SVPWM）逆变电源性能研究；

（3）三相正弦（SPWM，SVPWM）逆变电源性能研究；

（4）半桥开关稳压电源的性能研究；

（5）全桥开关稳压电源的性能研究；

4）交流调速实验

（1）基于DSP的异步电机SPWM变频调速系统；

（2）基于DSP的异步电机SPWM变频调速系统；

（3）基于DSP的三电机平异步电机变频调速系统；
