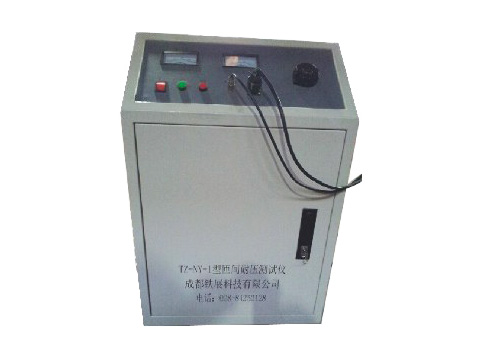

TZ-NY-1型匝间耐压测试仪

一、概述

本设备适用于国内现有的内燃机车和电力机车的牵引电动机的匝间耐压试验，是厂、段新造和检修电机的理想的耐压检测设备。

一般常见的电机电枢匝间耐压检测仪有火花系放电、继电器放电和电子放电的检测技术。这三种方法都要用调压器和高压变压器以提供测试高压，不可避免的增加了仪器的重量。继电器放电技术由于受继电器的机械寿命限制，经常损坏，给维护带来很多麻烦，而且单位时间内脉冲少。影响耐压检测的准确性。电于放电技术的大功率控制器件非常窖易损坏，会给使用带来非常的不便。所以该设备采用火花系放电的高压放电的原理产生脉冲电压，脉冲瞬间放电能量大，平均功率消耗小，输出最高幅值可在500V（峰值）左右，使用可靠。

该设备采用柜式组装便于移动，内部空间大，器件摆放清晰明了，调试维护方便。该仪器还采用峰值检波直接由直流电压表显示，并附有匝间短路报警装置，使用方便。

二、工作原理

外形尺寸（可移动）：500×400×800（mm）
