交直交-交直综合传动实验台

用途：

变直交-变直综合传动实验台是面向电力牵引控制及城市轨道变通车辆牵引控制等课程开发的创新教学实验台，通过该实验台可使学生掌握目前国内主流直流机车和交流机车主电路结构、功能。该实验台在满足教学实验的基础上还可对外开放，开展直流传动、四象限整流器、交流传动的实训实验。

特点：

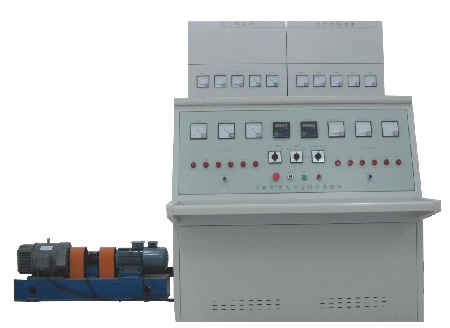

本实验台由交直传动柜、变直变传动柜、交直流机组、控制台组成。交流电机和直流电机通过力矩传感器耦合在一起，两个电机互为负载，当直流机作牵引时，交流电机作为负载（发电机），能量反馈到电网；当交流电机作牵引时，直流机作负载（发电机），能量消耗到电阻上。交流传动、直流传动通过选择开关可单独运行。

变直-变直变传动柜使用FPGA+DSP作为核心制芯片，FPGA进行核心运算和控制，DSP进行系统管理。FPGA+DSP构成的最小系统具有执干扰能力强，运行稳定等特点。控制台使用专门的通讯模块通过CAN总线对交直变传动柜和交直传动柜进行远程控制。
