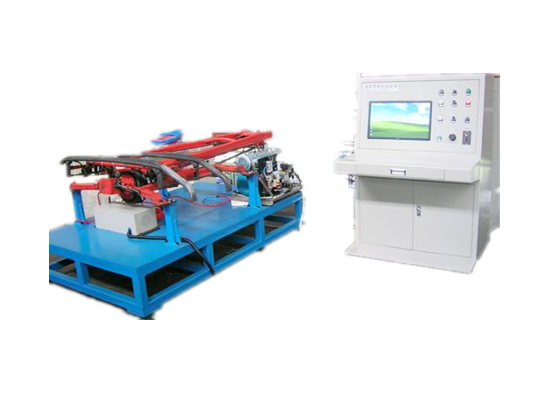

受电弓试验台

概述：

受电弓试验台是测量电力机车受电弓升降高度、压力与时间、气密性能的检测试验设备。具有自动显示接触压力、距离、时间等功能，准确度高。

该试验台采用模拟方式，由电动机驱动一根挂在弓头的细钢丝绳，利用受电弓的弹簧（气囊）自身压力上升和下降。一同带动测力传感器和光电距离传感器来检测接触压力和高度。另再由压缩空气驱动控制受电弓升降，并通过时间计时数显表较直观地显示升、降弓时间，客观反映受电弓缓冲阀及其传动件的整体工作状态。

组成：

本试验台由试验平台、操作台、箱体、日本进口电机传动机构、风动元件、数显表、电气元件、拉力传感器和距离传感器等部件组成。并装有减压阀，可将压缩空气调到规定的试验压力值。
